渦街流量計量表原理圖

發布:2020-10-24 | 點擊:人次

摘要:渦街流量計量表原理圖資訊由優秀的流量計、流量儀生產報價廠家為您提供。渦街 流量計 原理 產品特點 1. 結構簡單,牢固,無可動部件,可靠性高,長期運行可靠。 2. 安裝簡單,維護十分方便。 3. 檢測傳感器不直接接觸被測介質,性能穩定,壽命長。 4. 輸出。更多的流量計廠家選型號價格報價歡迎您來電咨詢,下面是渦街流量計量表原理圖文章詳情。

渦街流量計原理

渦街流量計原理

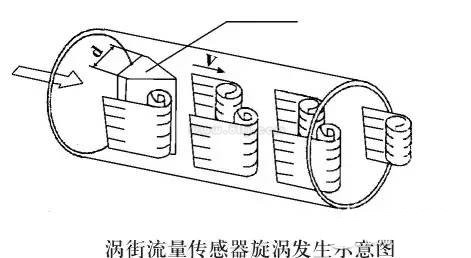

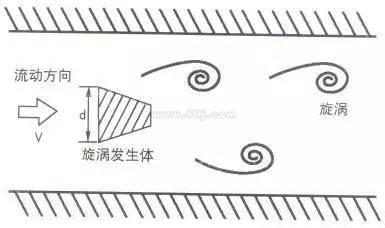

渦街流量計工作原理:在流體中插入一物體時,流體流動受到影響,在障礙物的兩側就會交替地分離釋放出兩串旋渦,在下游形成互相平行的兩個旋渦流,稱為卡門渦街。障礙物就是旋渦發生體,它可以是三棱柱體,或者圓柱體。

旋渦的回旋方向,因所在旋渦流的不同而不同,在上邊的一列旋渦流為順時針方向旋轉,在下邊的一列則作逆時針旋轉。由于旋渦之間相互作用,其旋渦流一般是不穩定的。但是理論和實驗證明,當滿足參數h/l=0.281(h為卡門渦街列的間隔,l為同列中旋渦的間隔)時,渦街是穩定的,并且單側旋渦的分離釋放頻率f與流體流速v、旋渦發生體寬度d(三棱柱時為底寬,圓柱時為直徑)的關系符合下式:

f=St*v/d

式中:St-斯特勞哈爾系數

St是雷諾數Re的函數,當Re=500~150000時,St=0.16(對三棱柱體)和St=0.2(對圓柱體)。在工業中檢測的流速,實際上幾乎都不超出這個范圍。

由上式可見,旋渦的分離頻率f只決定于介質流速和和旋渦發生體寬度之比,而不受溫度、密度和粘度等影響,因此,對f進行檢測,可以得到介質流速v,并由此求得介質的體積流量。

渦街流量計原理產品特點

1. 結構簡單,牢固,無可動部件,可靠性高,長期運行可靠。

2. 安裝簡單,維護十分方便。

3. 檢測傳感器不直接接觸被測介質,性能穩定,壽命長。

4. 輸出是與流量成正比的脈沖信號,無零點漂移,精度高。

5. 測量范圍寬,量程比可達1:10。

6. 壓力損失較小,運行費用低,更具節能意義。

渦街流量計量表原理圖

以上就是本文全部內容,歡迎您來電咨詢我廠家流量計選型、報價等內容。
